Cemento plytų mašina

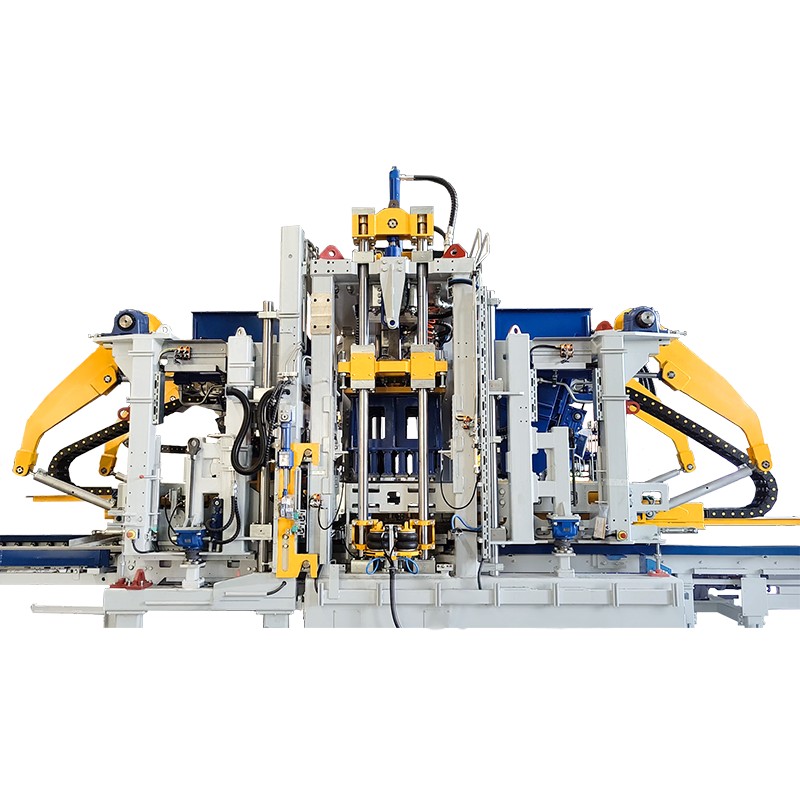

Vokiška Zenith ZN900C visiškai automatinė cementinių plytų mašina: pažangios ir efektyvios cemento gaminių gamybos ekspertas

Prekės ženklo technologijos genai
Vokišką tikslią gamybos procesą paveldėjusi Zenith ZN900C serija integruoja penktos kartos išmaniąją presavimo ir formavimo technologiją, integruodama 65 metų Zenith inovacijas statybinių medžiagų įrangos srityje. Šis modelis gavo dvigubą Vokietijos TÜV sertifikatą ir Kinijos CCS kokybės sistemą.
Pagrindiniai produkto pranašumai

1. Puikus našumas
- Nominalus slėgis 900 tonų (išplečiamas iki 1200 tonų)
- Standartinis plytų (240×115×53mm) gamybos ciklas 8-10 sekundžių
- Kasdienis gamybos pajėgumas siekia 30 000-35 000 vienetų (standartinės darbo sąlygos)
- Vibracijos sistema naudoja dviejų dažnių perjungimo technologiją (50 Hz / 60 Hz prisitaikanti)

2. Išmani valdymo sistema
Siemens SIMATIC S7-1200 PLC valdymo centras 10,4 colių spalvotas pramoninis jutiklinis ekranas (palaiko kelių kalbų perjungimą)
Daiktų interneto nuotolinio stebėjimo sistema (4G/5G/WIFI trijų režimų prieiga)
Produkcijos duomenų analizės ataskaitų sistema

3. Pagrindinio komponento konfigūracija
- Hidraulinis blokas: Bosch Rexroth pritaikyta servo sistema
- Elektriniai komponentai: Siemens/Schneider pramoninio lygio konfigūracija
- Formos sistema: vokiškas 1.2842 specialus liejimo plienas (kietumas HRC58-62)
- Rėmo struktūra: QT600-3 kaliojo ketaus su bendru atkaitinimo apdorojimu

4. Aplinkos apsauga ir energiją taupantis dizainas
Triukšmo kontrolė ≤68dB (A)
Vieneto energijos sąnaudos ≤8,5kWh/m³
Atliekų perdirbimo lygis ≥95 %
Visiškai uždara dulkių mažinimo konstrukcija

Taikymo sprendimai
Komunalinės inžinerijos sritis
- Šaligatvių grindinio plytos (stiprumas gniuždymui ≥40MPa)
- Borteliai (maksimalus ilgis 1500 mm)
- Drenažo griovio komponentai (vandens pralaidumas ≥1,5 cm/s)
Pastatų mūro laukas
- Standartinės cementinės plytos (pagal GB/T 21144)
- Tuščiaviduriai blokeliai (tuštumo lygis 30-55%)
- Dekoratyvinės plytelės (paviršiaus tikslumas ±0,3 mm) Pramoninio sandėliavimo sritis
- Sunkaus krovinio grindų plytelės (dinaminė apkrova ≥10 tonų)
- Neslidžios pramoninės grindų plytelės (trinties koeficientas ≥0,6)
- Korozijai atsparios grindų plytelės (atsparios rūgštims ir šarmams PH2-12)
Kraštovaizdžio laukas
- Akmens imitacinės grindinio plytelės (Moho kietumas ≥6)
- Žolės plytos (atidarymo greitis ≥20%)
- Meninės tvoros detalės
Įrangos specialios paslaugos
24 mėnesių garantija
Nemokamas montavimas ir paleidimas vietoje
Sistemos mokymai operatoriams
Techninė pagalba visą gyvenimą
Pasaulinis 48 valandų reagavimas į ekstremalias situacijas
[Individualizuota paslauga] Palaiko specialių formų kūrimą ir visos linijos automatizavimo transformaciją bei gali teikti proceso optimizavimo sprendimus, pagrįstus kliento žaliavų savybėmis.

Techniniai parametrai

Technologijų pranašumas

Naujausia servo vibracijos technologija

Blokavimo mašina aprūpinta naujai sukurta servo vibracijos sistema, kuri gali užtikrinti, kad vibracijos varikliai būtų sinchronizuoti, o tai gali garantuoti vertikalią sutankinimo jėgos išvestį. Taip pat venkite horizontalios suspaudimo jėgos sukelto šlyties įtempio žalos mašinai ir pailginkite mašinos tarnavimo laiką. Variklio greitis gali siekti daugiau nei 4000 aps./min., o tai gali užtikrinti didesnę suspaudimo jėgą, o bloko kokybė būtų labai pagerėjusi.

Dvigubos vibracijos sistema

Vibracijos lentelė Pritaikytas didelio našumo Švedijos HARDOX plieno, sudarytas iš dinaminio stalo ir statinio stalo, kuris gali labai pagerinti vibracijos efektyvumą. Nors viršuje yra dar du vibratoriai, padidinkite sutankinimą ir užtikrinkite aukštą betoninių blokelių kokybę.

Automatinė formų suspaudimo sistema su oro pagalvėmis

Yra oro pagalvės ant sumušimo galvutės ir dviejose mašinos pusėse. Po to, kai pelėsiai įstumiami į vietą, sugadinimo galvutės oro pagalvė išsipučia ir užsiveržia automatiškai. Galiausiai formos rėmo oro pagalvė pripučiama, kad būtų automatiškai pritvirtintas formos rėmas. Tokiu būdu tai gali padėti sutaupyti daug laiko, skirto įvairių formų keitimui, sumažinti vibracijos triukšmą ir taip pat padidinti gamybos efektyvumą.

Vokietija SIEMENS valdymo sistema

QGM valdymo sistema priima SIEMENS PLC, jutiklinį ekraną, kontaktorius ir mygtukus ir tt, kurie puikiai sujungia automatinę technologiją ir pažangią sistemą iš Vokietijos. SIEMENS PLC turi automatinio trikčių šalinimo funkciją, kad būtų lengviau prižiūrėti, taip pat automatinį užrakinimą, kad būtų išvengta mechaninių nelaimingų atsitikimų, atsirandančių dėl veikimo klaidų. Nors SIEMENS jutiklinis ekranas gali rodyti gamybos būseną realiuoju laiku ir lengvai valdyti vizualizaciją. Jei kuri nors dalis ateityje sugenda, atsarginę dalį galima įsigyti vietoje, o tai gali sutaupyti daug laiko ir išlaidų.

Labai efektyvi hidraulinė sistema

Hidraulinis siurblys ir vožtuvas yra iš tarptautinio prekės ženklo, kuris naudoja didelio dinaminio proporcinio vožtuvo ir pastovaus išėjimo siurblio greitį ir slėgį, pasižyminčius didelio stabilumo, didelio efektyvumo ir energijos taupymo savybėmis.

Išmani debesų sistema

QGM intelektualiosios įrangos debesų sistema atlieka internetinį stebėjimą, nuotolinį atnaujinimą, nuotolinį gedimų numatymą ir gedimų savidiagnozę, įrangos būklės įvertinimą; Generuoja įrangos veikimo ir taikomųjų programų būsenos ataskaitas bei kitas funkcijas; Su nuotolinio valdymo ir veikimo privalumais, greitas trikčių šalinimas ir priežiūra klientams. Viskas yra tarpusavyje susiję, o įrangos gamyba ir eksploatavimas per tinklą matomas kiekviename pasaulio kampe.

Išvadinė įranga

Betono gamybos ir maišymo gamykla

Betono maišyklė-Planetinė

Automatinis padėklų tiektuvas

Off-Line Block Cubing sistema

SIEMENS valdymo sistema

Kietėjimo kamera

Stacker / Simple Cuber

Liftas / nuleidimas ir pirštinė mašina
