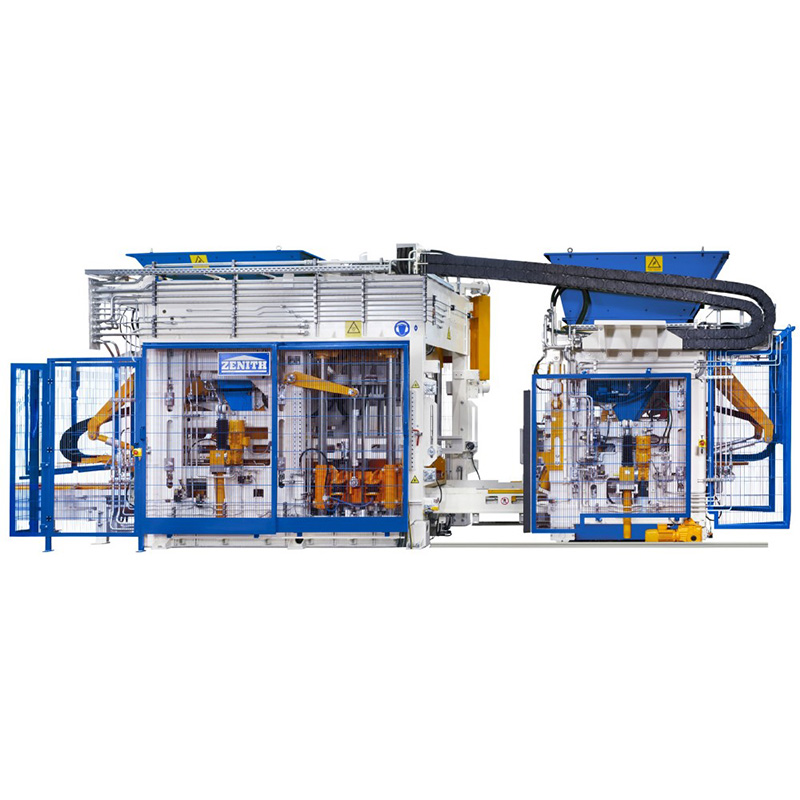

| Savybės | |
|---|---|
| Maks. bloko aukštis | 500 mm |
| Min. bloko aukštis | 40 mm |
| Pasirenkamas bloko aukštis (min.) | 30 mm |
| Padėklo dydis | |
| Standartinis | 1 400 x 1 100 x 50 mm |
| Galimi įvairūs padėklų dydžiai | |
| Galinis betono bunkeris | |
| Tūris (geometrinis) maks. | 2.400 l |
| Veido mišinio bunkeris | |
| Tūris (geometrinis) maks. | 2.400 l |
| Įvairios bunkerio konstrukcijos su traukimo plokšte arba dozavimo sklende yra įvairių spalvų gamybai. |
|
| Maitinimo aukštis gali būti reguliuojamas individualiai. | |
| Mašinos svoris | |
| Su veido mišinio bloku ir forma | AC. 35 000 kg |

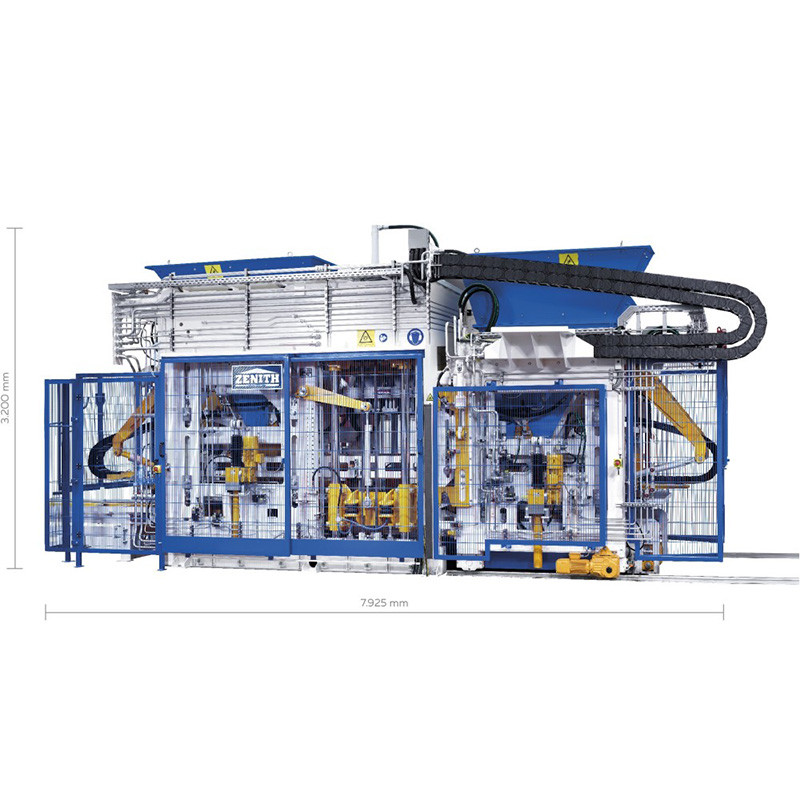

| Mašinos matmenys | |
| Maks. bendras ilgis su veido mišinio bloku | 7,925 mm |
| Maks. bendras aukštis (transportavimas) | 3.200 mm |
| Maksimalus bendras plotis | 3.100 mm |
| Vibracijos sistema | |
|---|---|
| Vibruojantis stalas vienos dalies, Ultra-Dynamic servo vibracija su dažnio ir amplitudės valdymas (išcentrinė jėga maks.) |
175 kN |
| 2 tamper galvutės vibratoriai (išcentrinė jėga max.) | 35 kN |
| Hidraulika | |
| Talpa (iš viso) | 560 l/min |
| Veikimo slėgis
siurblys 1 mašina siurblys 2 tamperio galvutė siurblio 3 nustatymo režimas |
180 barų 200 barų 200 barų |
| Elektra | |
| Prijungimo galia (standartinė) su veido maišymo bloku Įdiegta galia |
apytiksliai 310 kW |
| Ryšio galia | apytiksliai 160 kW |
| Saugiklio apsauga | 315A |
| Tiekimo linija | 4x 185mm² alternatyva 2x 4x 70mm² |
| Sistema Siemens S7-1500, TIA-Portalas |
|

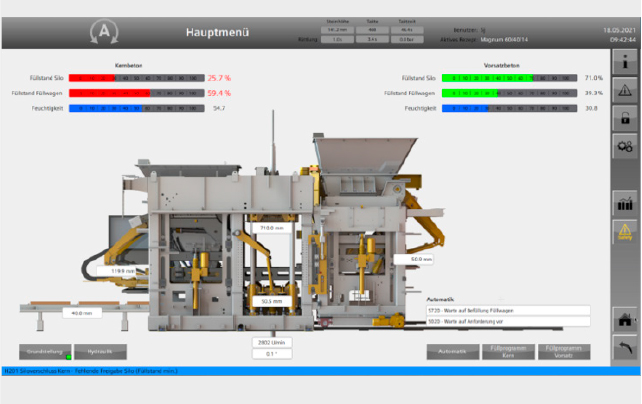

| Valdymas per jutiklinį skydelį |
|
Techniniai duomenys gali būti keičiami be išankstinio įspėjimo. Rodomos įrangos nuotraukos yra tik pavyzdžiai. Nuotraukose gali būti parinkčių pagal kliento pageidavimą.
Reguliuojamo aukščio pagrindo maišytuvo bunkeris yra ypatinga naujovė ir buvo sukurta siekiant žymiai pagerinti betono gaminių kokybę. Tai padeda optimizuoti medžiagų srautą ir užtikrina tolygų medžiagų pasiskirstymą. Be to, užpildymo kiekį pašarų stalčiuje galima tiksliai reguliuoti ir priklausomai nuo gaminio.

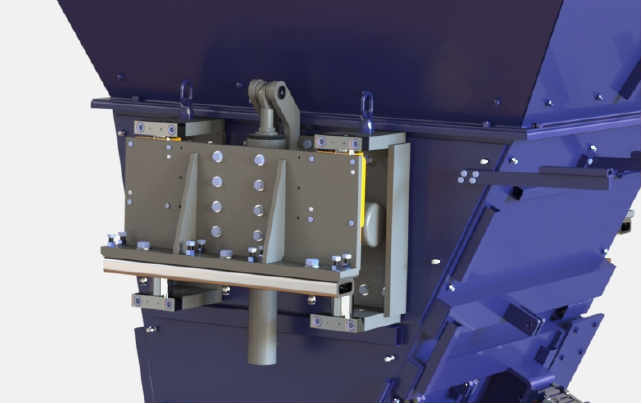

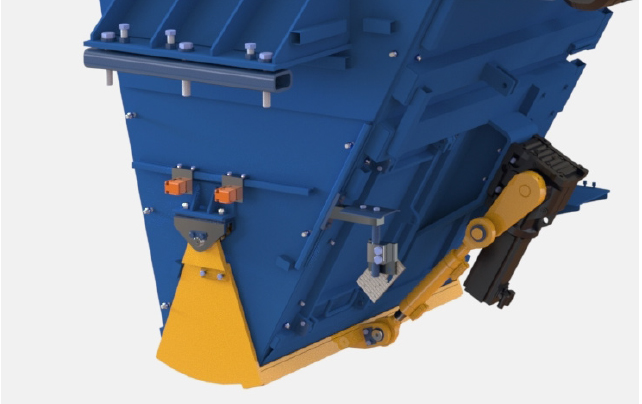

Pagrindo ir mišinio maišymo bunkerių bunkerio sklendėse yra sumontuoti servo varikliai. Tai leidžia itin greitai atsidaryti ir užsidaryti. Rezultatas – daug tikslesnis dozavimas. Privalumas yra geresnis gamybos proceso atkuriamumas, kuris dar labiau pagerina aukštą produkto kokybę.

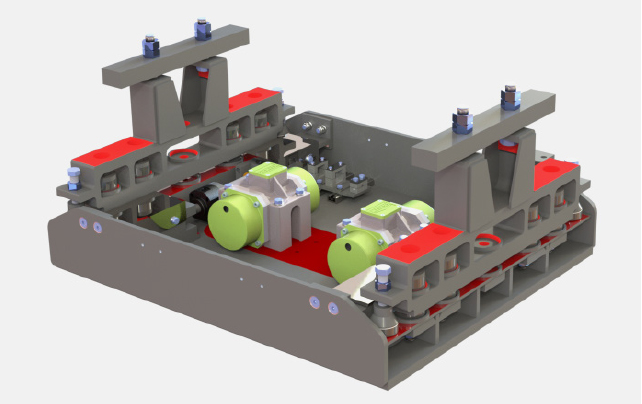

Pagrindinė tamper galvutė suteikia daug daugiau lankstumo gamybos metu nei įprastos tamperio galvutės. Guminių buferių skaičių galima pasirinkti laisvai. Be to, pagrindinis tamperis taip pat gali būti suprojektuotas pagal kitų gamintojų jungtis. Dėl šių naujovių gamyba tampa daug tikslesnė ir patikimesnė.

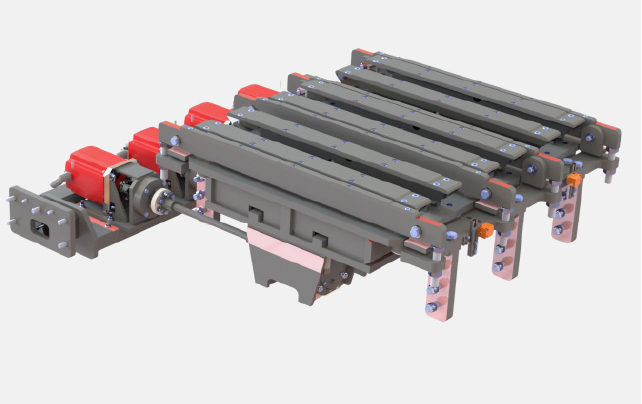

Vibracijos sistema su vienos dalies vibraciniu stalu buvo toliau tobulinama bendradarbiaujant su RWTH Aachen. Dėl optimalaus vibracijos jėgų paskirstymo pasiekiamas didelis energijos vartojimo efektyvumas. Kadangi ši sistema veikia be alyvos vonios ir jai nereikia papildomo oro aušinimo, ji yra labai ekologiška ir leidžia lengvai prižiūrėti.

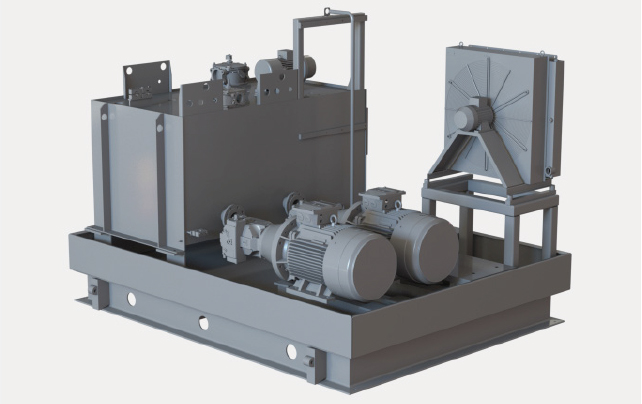

Mašina veikia su dviem pagrindiniais siurbliais (našumas 270 l/min) ir dviem slėgio akumuliatoriais, kad įprastos gamybos metu būtų greitas ciklas. Siurblio gedimo atveju mašina gali būti naudojama su antruoju siurbliu, kad būtų išvengta gamybos sustabdymo. Papildomas režimo nustatymo siurblys (našumas 20l/min) garantuoja saugų atitinkamų judesių greičių ribojimą.
Visos pagrindinės ašys (tamperio galvutė, forma, padavimo stalčius, užpildymo grotelės) yra suprojektuotos kaip valdomos ašys TIA portale. Todėl išorinė valdymo elektronika nebūtina. Ši sistema užtikrina tikslų ir nuolatinį padėties nustatymą. Didelis pakartojimų tikslumas gamybos procese garantuoja nuolat aukštą produkto kokybę nenutrūkstamos gamybos metu.
