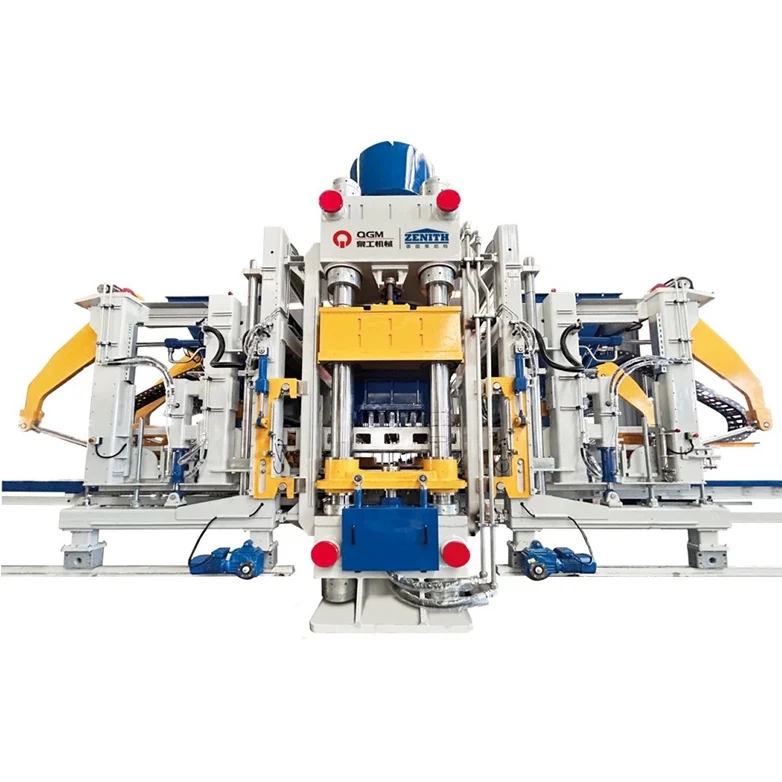

Sukurta pagal integruotą mechaninę, hidraulinę ir elektrinę architektūrą, VP serija sujungia didelio stiprumo mašinos rėmą, didelio tonažo hidraulinį presavimą, servo vibraciją ir išmanią automatiką. Tarptautiniu mastu pripažinti komponentai yra naudojami pagrindinėse sistemose, kad būtų palaikomas stabilus veikimas ir nuoseklus formavimo našumas.
Su trimis presavimo jėgos konfigūracijomis – 600, 900 ir 1500 tonų – ZN-VP serija yra keičiamo dydžio sprendimas betono gaminių gamintojams, turintiems skirtingus gamybos reikalavimus ir gaminio specifikacijas.
Mašina ypač tinka toms reikmėms, kur svarbus formavimo slėgis, medžiagų pritaikymas ir gaminio lankstumas. Priklausomai nuo pasirinkto modelio, formų konfigūracijos ir gamybos sąrankos, mašina gali gaminti:
●Standartiniai betono blokeliai
●Tuščiaviduriai blokeliai
●Trinkelės
●Pakraščiai
●Akmens išvaizdos betono gaminiai
●Kraštovaizdžio kūrimo produktai
●Vandens tausojantys šlaitų apsaugos blokeliai
●Sienos ir dekoratyviniai betono gaminiai
ZN-VP serija taip pat palaiko įvairių smulkiagrūdžių ir kietųjų atliekų pagrindu pagamintų žaliavų, įskaitant statybines atliekas, kietąsias metalurgijos atliekas, kasyklų liekanas, akmens miltelius, dumblą ir smėlio plovimo purvą, panaudojimą, atsižvelgiant į tinkamą medžiagų paruošimą ir mišinio projektą.
Dėl to ZN-VP serija yra tinkamas pasirinkimas betoninių blokelių gamybos projektams, orientuotiems į kietųjų atliekų perdirbimą ir pridėtinės vertės betono gaminius.
| Modelis | ZN600VP | ZN900VP | ZN1500VP |
| Produkto aukštis | 40-200mm Pritaikomas; nurodykite užsakant | 40-200mm Pritaikomas; nurodykite užsakant | 40-200mm Pritaikomas; nurodykite užsakant |
| Padėklo dydis | 1200*870mm | 1200*1150mm | 1400*1200mm |
| Pagrindinė spaudimo jėga | 600T | 900T | 1500 t |
| Pagrindinio cilindro skersmuo | φ500 mm | φ600 mm | φ800 mm |
| Mašinos svoris (pagrindinė medžiaga + veido mišinys + hidraulinė sistema) | apytiksliai 61T | apytiksliai 66T | apytiksliai 80T |
| Hidraulinė galia | 75 kW | 90 kW | 110 kW |
| Mašinos matmenys (I × A × W) | Apytiksliai 6900x5600x2800 mm | Apytiksliai 7200x5600x2800 mm | Apytiksliai 8500x6000x3300 mm |
| Standartinis betoninis blokas240*115*53mm | 42vnt./form | 52vnt./form | 64vnt./form |
| Trinkelės 200*100*60mm | 30vnt./forma | 40vnt./form | 48vnt./form |
| Stone-Look betono gaminys 600 * 300 * 80 mm | 3vnt./forma | 3vnt./forma | 6vnt./forma |
| Tuščiaviduris blokas390*190*190mm | 10vnt./forma | 10vnt./forma | 12vnt./forma |

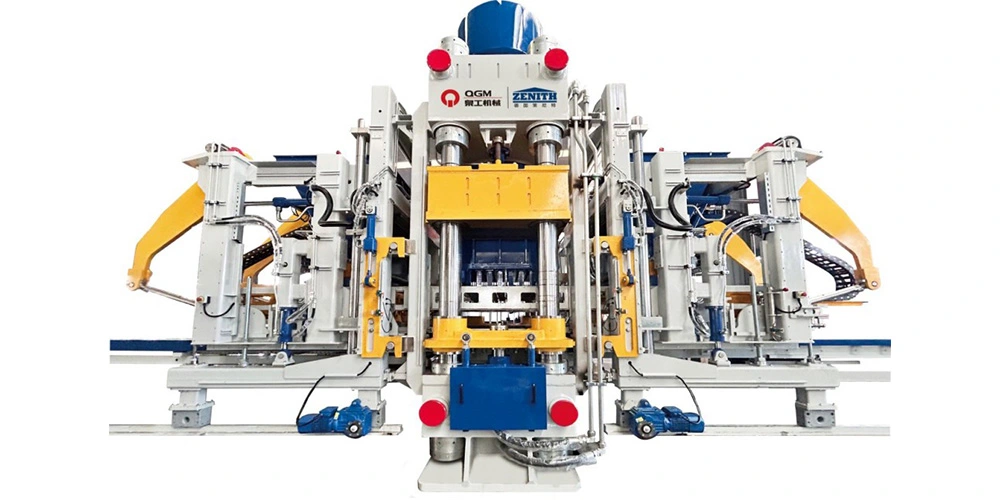

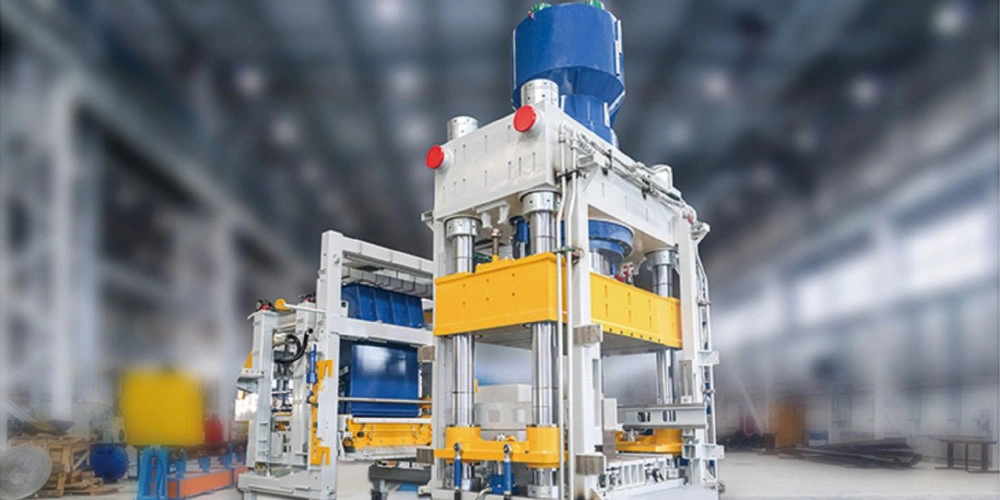

Pagrindinis mašinos rėmas pagamintas iš specialios formos plieninių profilių ir apima patentuotą konstrukcijų projektavimo technologiją.
Suvirintas rėmas yra apdorojamas vibracijos mažinimu, siekiant pagerinti konstrukcijos stabilumą. Didelio skersmens stulpeliai palaiko ir nukreipia pelėsių uždarymo metu ir padeda išlaikyti tikslią pelėsių padėtį viso formavimo proceso metu.
Išmontavimo sistema naudoja mechaninį sinchronizavimą, kad koordinuotų formų išsiskyrimą ir palaikytų nuoseklų gaminio formavimą.
Aukšto slėgio betono blokelių gamybai, norint išlaikyti stabilų pelėsių judėjimą ir pasikartojančias formavimo sąlygas, būtina tvirta mašinos konstrukcija.

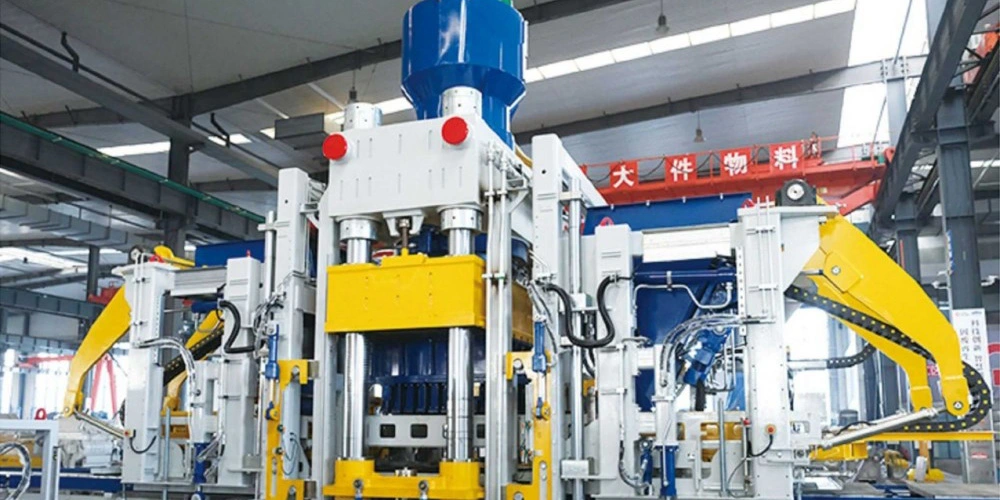

Hidraulinio formavimo sistema yra viena iš pagrindinių ZN-VP serijos savybių.
Trys modeliai užtikrina maksimalias pagrindines spaudimo jėgas atitinkamai 600, 900 ir 1500 tonų. Didelio skersmens pagrindiniai cilindrai sukuria reikiamą formavimo jėgą aukšto slėgio betono gaminių gamybai.

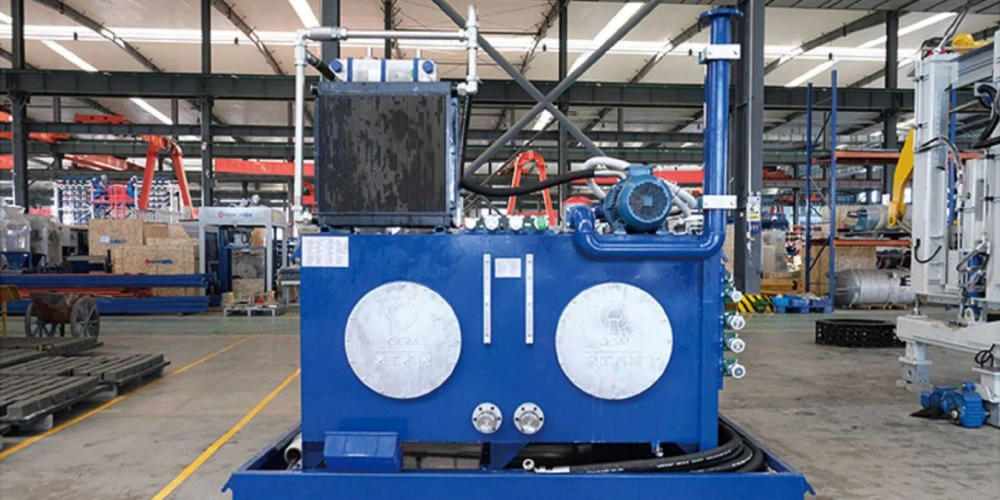

Hidraulinėje sistemoje naudojami tarptautinių gamintojų hidrauliniai siurbliai ir vožtuvai. Presavimo greitis, slėgis ir eiga gali būti reguliuojami pagal gaminio ir proceso reikalavimus.
Tai leidžia formavimo procesą konfigūruoti skirtingiems gaminių tipams ir medžiagų charakteristikoms.
Aukšto slėgio hidraulinė konfigūracija ypač aktuali gamintojams, gaminantiems tankius betono gaminius arba dirbantiems su mišiniais, kurių sudėtyje yra smulkių miltelių ir kietųjų atliekų.
ZN-VP serijoje įdiegta pažangi vokiška servo vibracijos technologija.
Servo varikliai užtikrina greitą reakciją ir tikslų vibracijos parametrų valdymą, todėl sužadinimo jėgą ir vibracijos efektyvumą galima reguliuoti pagal gamybos reikalavimus.
Palyginti su fiksuota vibracijos kontrole, servo technologija suteikia daugiau lankstumo perjungiant skirtingus gaminių tipus ir medžiagų sudėtį.
Kontroliuojamas vibracijos procesas palaiko betono tankinimą ir padeda išlaikyti vienodas produkto formavimo sąlygas.
Servo vibracinio betono blokelių formavimo technologija yra ypač vertinga, kai gamybos linija turi atitikti kelias gaminio specifikacijas, o ne nuolat naudoti vieną standartizuotą gaminį.

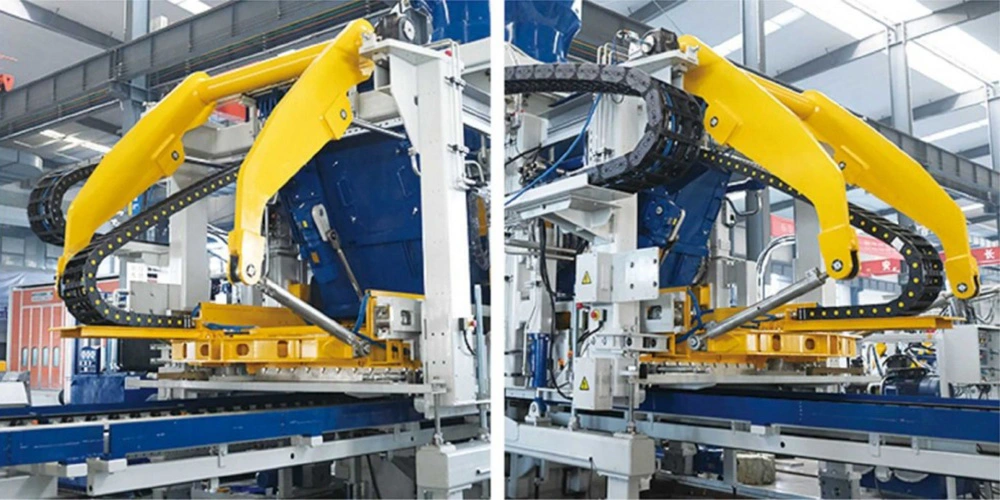

Medžiagos padavimo sistema naudoja tvirtą pasukamos svirties konfigūraciją, kad medžiaga būtų paskirstyta nuosekliai.
Didelio skersmens kreipiamieji ratai palaiko sklandų šėrimo vežimėlio judėjimą, o keičiamos dilimo plokštės yra sumontuotos ant pagrindinių kontaktinių paviršių, kad būtų supaprastinta priežiūra.
Tiekimo platformoje taip pat naudojami keičiami susidėvintys komponentai. Hidraulinis užraktas leidžia atidaryti ir pritvirtinti tiekimo sekciją tikrinimo, valymo ir priežiūros operacijų metu.
Ši konstrukcija suteikia lengvesnę prieigą prie susidėvėjusių dalių ir padeda sumažinti įprastų techninės priežiūros darbų sudėtingumą.
ZN-VP serija sujungia du formavimo mechanizmus: aukšto slėgio statinį presavimą + servo vibraciją.
Hidraulinė sistema suteikia pagrindinę formavimo jėgą, o vibracinė sistema padeda sutankinti medžiagą liejimo metu.
Pagal pirminę techninę konfigūraciją sistema atitinkamiems modeliams suteikia iki 900 arba 1500 tonų pagrindinę spaudimo jėgą ir 120 kN vibracijos jėgą.
Kombinuota technologija skirta patenkinti sausojo proceso betono gaminių formavimo reikalavimus, naudojant tiek stambias kietąsias atliekas, tiek itin smulkias miltelių medžiagas.
Jis gali būti naudojamas gaminant:
●Akmeninės išvaizdos betoninės trinkelės
●Laidūs grindinio gaminiai
●Pakraščiai
●Įprasti betono blokeliai
●Apželdinimo betono gaminiai
●Kiti pritaikyti betono gaminiai
Projektams, kuriems reikalinga tiek gaminių įvairovė, tiek medžiagų lankstumas, kombinuota presavimo ir vibracijos konfigūracija yra alternatyva įprastoms statinio slėgio arba tik vibracijos formavimo sistemoms.

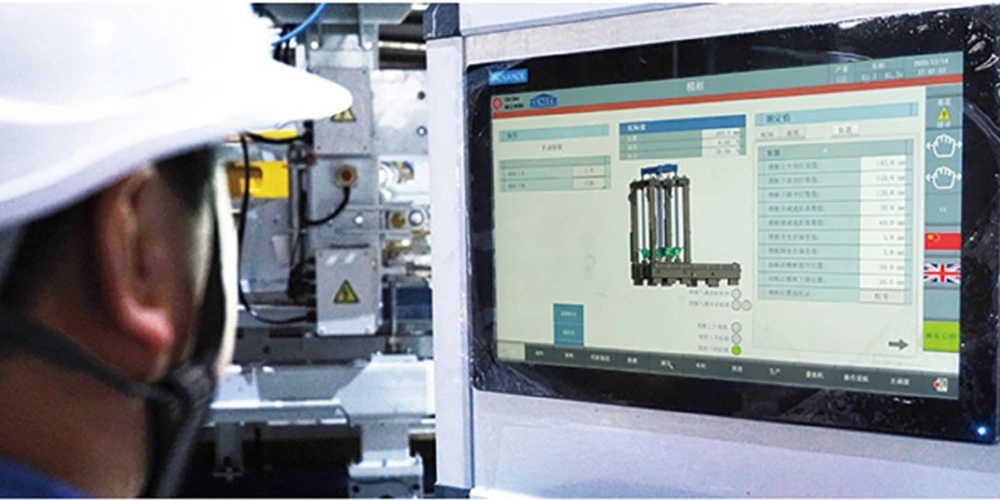

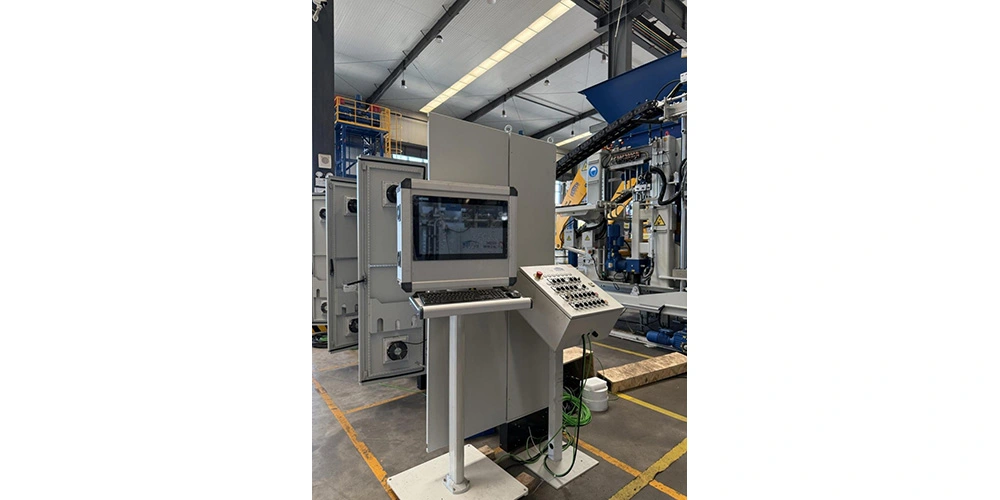

ZN-VP serija integruoja vokišką automatikos technologiją su vaizdine žmogaus ir mašinos sąsaja.
Valdymo sistema koordinuoja mašinos formavimo procesus, o operatoriams suteikia aiškią gamybos valdymo sąsają.
Pagrindinės funkcijos apima:
●Gamybos receptų valdymas
●Darbinių parametrų valdymas
●Įrangos būklės stebėjimas
●Gamybos duomenų rinkimas
●Mašinos veikimo valdymas
●Vizualizuota įrangos informacija
Sumažindama nereikalingą rankinį įsikišimą, integruota valdymo architektūra padeda operatoriams nuosekliau valdyti gamybos parametrus.

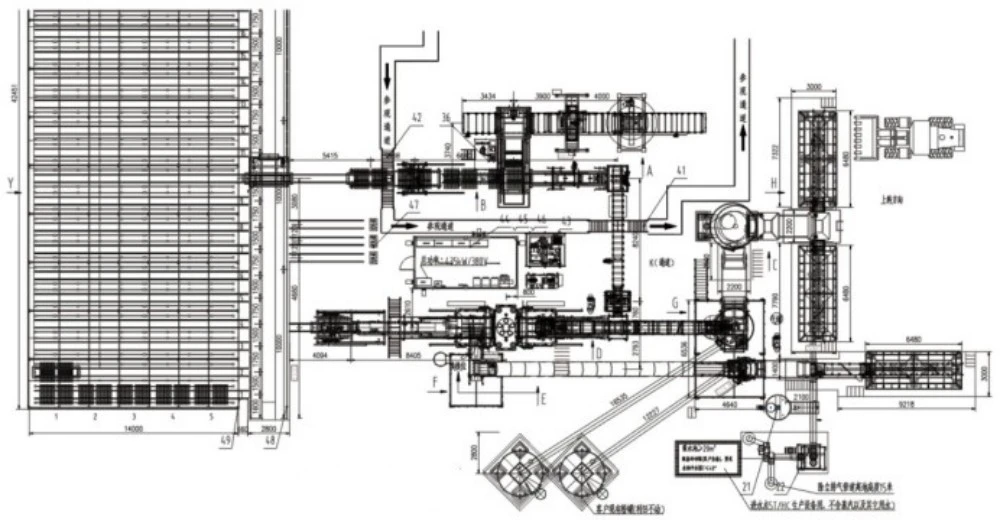

Automatizuotose betoninių blokelių gamybos linijose centralizuotas valdymas taip pat suteikia aiškesnę sąsają tarp blokų mašinos ir prieš srovę arba pasroviui skirtos įrangos.

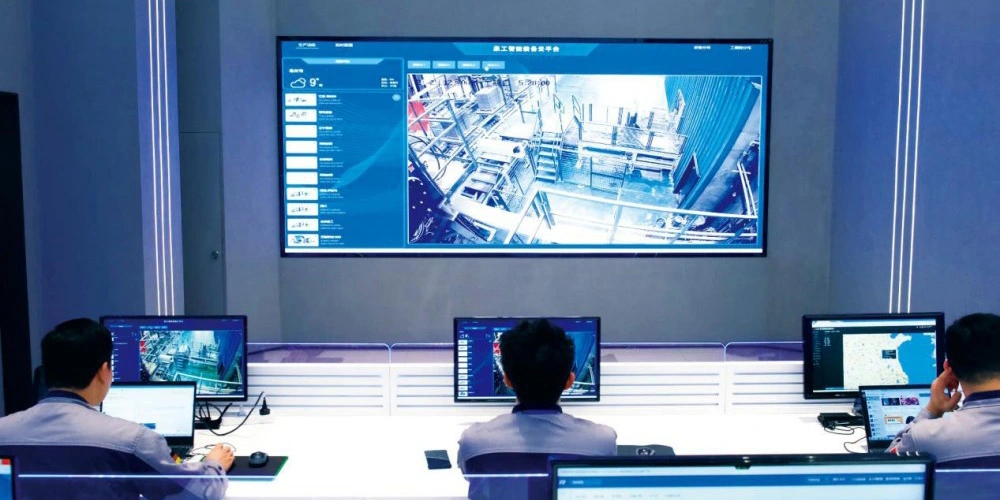

QGM Intelligent Equipment Cloud Service platforma išplečia mašinos valdymą ne tik vietinėje valdymo spintoje.
Platforma integruoja debesų kompiuteriją, duomenų ryšį, įrangos modeliavimą, dirbtinį intelektą, neaiškius neuroninius tinklus ir didelių duomenų technologijas, kad būtų galima rinkti ir analizuoti įrangos veikimo informaciją ir naudojimo modelius.
Priklausomai nuo sistemos konfigūracijos ir prieigos teisės, platforma palaiko:
●Įrangos stebėjimas internetu
●Nuotolinis įrangos valdymas
● Nuotolinis techninis palaikymas
●Nuspėjamas gedimų aptikimas
●Gedimų diagnostika
●Įrangos būklės įvertinimas
●Automatinės veiklos ataskaitos
●Įrangos duomenų analizė
Taip sukuriamas skaitmeninis ryšys tarp blokų gamybos mašinos ir debesyje pagrįstų paslaugų funkcijų.
Užjūrio blokų gamintojams debesijos pagrindu veikiančios įrangos stebėjimas gali suteikti papildomos paramos, kai gamybos įranga yra toli nuo gamintojo techninio aptarnavimo centro.
QGM išmanioji įranga ir debesų paslaugų metodas atitinka platesnį skaitmeniniu būdu prijungtos blokų gamybos įrangos ir intelektualių gamybos sistemų plėtrą.
Viena iš pagrindinių ZN-VP serijos taikymo ypatybių yra jos pritaikymas skirtingoms žaliavoms.
Priklausomai nuo medžiagos savybių, išankstinio apdorojimo ir mišinio konstrukcijos, mašina gali būti naudojama su tokiomis medžiagomis kaip:

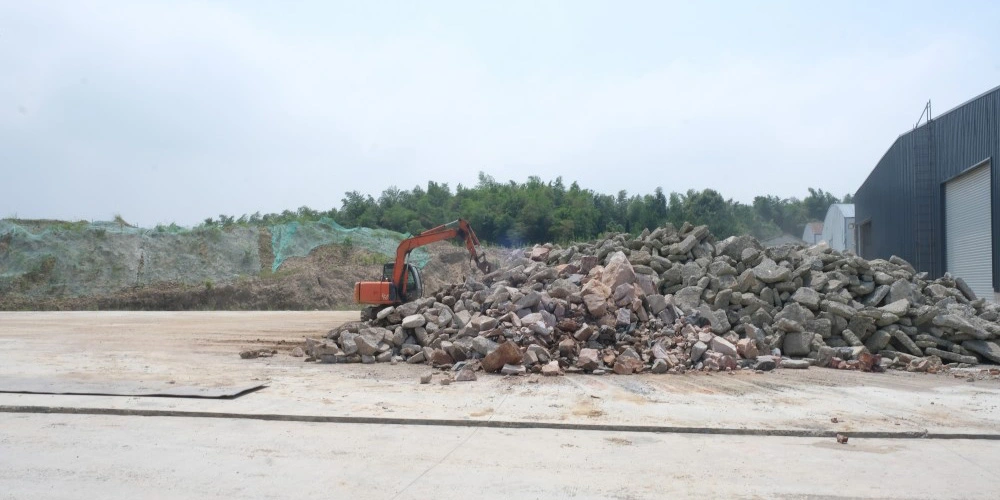

Kietosios atliekos
●Statybinės atliekos
●Metalurgijos kietosios atliekos
●Kasyklų atliekos
●Akmens milteliai
●Dumblas
●Smėlį plovimo purvas
Faktinis medžiagų santykis ir sudėtis turėtų būti nustatomi pagal vietoje prieinamų medžiagų fizines ir chemines savybes.
Betono gaminiai
Mašina gali būti sukonfigūruota gaminti:
●Standartiniai betono blokeliai
●Tuščiaviduriai blokeliai
●Trinkelės
●Pralaidžios trinkelės
●Pakraščiai
●Akmens išvaizdos betono gaminiai
●Kraštovaizdžio kūrimo produktai
●Apsaugos nuo šlaitų blokeliai
●Sienos dekoratyviniai betono gaminiai
Dėl to ZN-VP serija tinka kietųjų atliekų perdirbimo projektams, kurių tikslas yra tinkamai apdorotas atliekas paversti parduodamais betono gaminiais.
ZN600VP, ZN900VP ir ZN1500VP siūlo tris skirtingas įrangos konfigūracijas pagal tą pačią hidraulinio formavimo koncepciją.
Tinkamo modelio pasirinkimas priklauso nuo tokių veiksnių kaip:
●Reikalinga spaudimo jėga
●Padėklo matmenys
●Produkto dydis
●Gaminių asortimentas
●Žaliavos charakteristikos
●Formos konfigūracija
●Reikalingas gamybos mastas
●Laisva augalų erdvė
●Visa linijos konfigūracija
