Techniniai parametrai
| Produkto aukštis | |
| Maks.: | 500 mm |
| Min.: | 50 mm |
| Kubo aukštis | |
| Maks. Gamybos plotas (gaminamas ant standartinio dydžio padėklų) | 1320*1150mm |
| Padėklo dydis (standartinis) | 1400*1200mm |
| Plieninės plokštės storis | 14 mm |
| Medinio padėklo storis | 50 mm |
| Bazinio mišinio medžiagų dėžės tūris (išskyrus mišinio maišymo bunkerį) | 2500lt |
| Mašinos svoris | |
| Su „Face-mix“ įrenginiu | 36T |

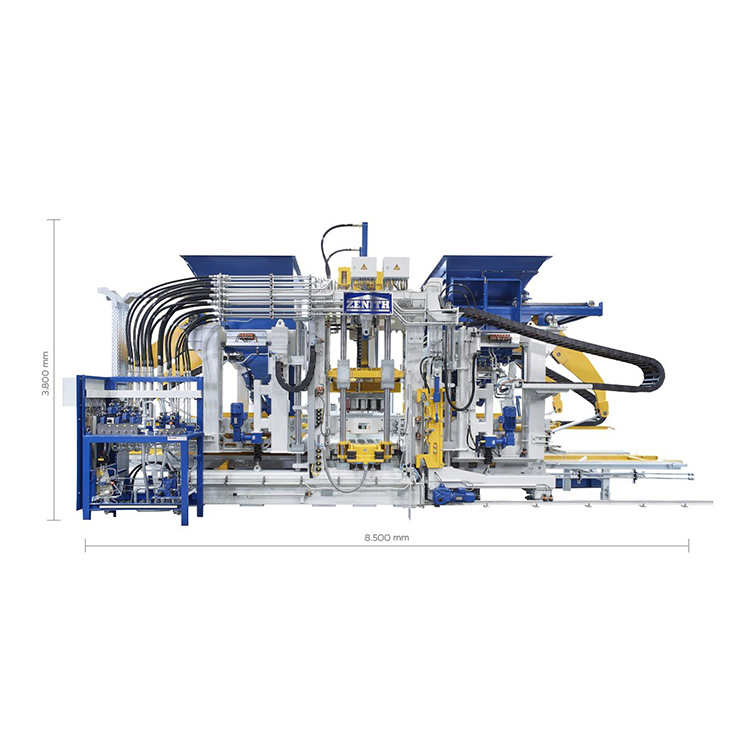

| Mašinos matmenys | |
| Maks. Bendras ilgis | 8500 mm |
| Maks. Bendras ūgis | 4885 mm |
| Maks. Bendras plotis | 3300 mm |
| Mašinos techniniai parametrai/Energijos sąnaudos | |
| Vibracijos sistema | Servo vibracijos sistema |
| Vibracijos lentelė | Maks. 175 KN |
| Viršutinė vibracija | Maks.35KN |
| Hidraulinis | |
| Bendras srautas | 540 l/min |
| Darbinis slėgis | 160 barų |
| Maks. Galia | 160 kW |
Technologijų pranašumas

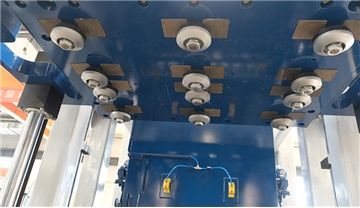

"Ultra-Dynamic" servo vibracijos technologija yra didelio efektyvumo, savaime prisitaikanti vibracijos sistema, specialiai sukurta blokinėms mašinoms; Servo variklis gali greičiau reaguoti per trumpiausią reakcijos laiką, pasiekti didžiausią vibracijos našumą, sumažinti cemento suvartojimą, sutrumpinti gamybos ciklą ir gaminti didelio tankio betono gaminius gamybos vietoje; Vibracinė sistema gali prisitaikyti prie įvairių betoninių gaminių gamybos reikalavimų.

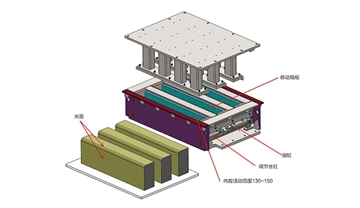

Automatinė greito formų keitimo sistema yra sistema, pagrįsta kelių įrenginių jungtimi ir bendradarbiavimu, kuri išmaniai veikiant užtikrina greitą pelėsių keitimą. Kai pelėsiai perkeliami į pagrindinę mašiną, kėlimo sistema automatiškai pakeičia pelėsius greitojo pelėsių keitimo įrenginyje, o suspaudimo galvutė ir formos dėžutė yra pneumatiškai prispaudžiama automatiškai; Saugus, efektyvus, lengvai valdomas ir prižiūrimas, keičiasi pelėsiai
Hidraulinė sistema pritaikyta aukščiausios klasės kintamo tūrio siurblio ir grįžtamojo ryšio servo vožtuvų sistemai; Slėgis, greitis ir padėtis yra uždarojo ciklo skaitmeninis valdymas, kuris gali automatiškai reguliuoti hidraulinio siurblio srautą ir slėgį. Nepriklausoma alyvos temperatūros valdymo sistema turi aukštą automatizavimo laipsnį ir tikslumą, o darbo efektyvumą galima pagerinti 10–20%; Jis turi energijos taupymo, triukšmo mažinimo, didelio efektyvumo ir aplinkos apsaugos charakteristikas.

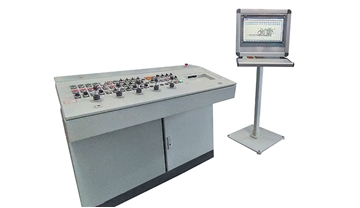

Priimkite pažangiausią automatinio valdymo platformą Siemens TIA-Portal Series PLC pasaulyje; Jis pasižymi greitesniu, tikslesniu ir stabilesniu veikimo bei apsaugos nuo trukdžių gebėjimu. Lanksti išvestis naudojant platformos valdymo technologiją gali išvengti didelio įrangos poveikio ir pailginti įrangos tarnavimo laiką. Žmogaus ir kompiuterio sąveikos sistemos ir valdymo sistemos signalų vizualinis rodymas ir diagnostika labai palengvina veikimą ir darbą.
Maišymo sistemoje pritaikyta patentuota 360 rotacinio maišymo šėrimo technologija, o maišymo grupėje sumontuoti imitaciniai skaičiavimo maišymo voleliai, kurie gali protingai reguliuoti šėrimo režimą pagal skirtingas formų specifikacijas; Suvokti šėrimo vienodumą ir efektyvumą; Jis gali būti labiau tinkamas geriausiu specialių medžiagų, pvz., statybinių atliekų ir atliekų, šėrimo režimu; Naudojant cilindro grandymo ir pūtimo įtaisą, galima išvengti agregatų likučių įtakos audinio spalvai ir padaryti gaminių paviršiaus spalvą gražesnę.

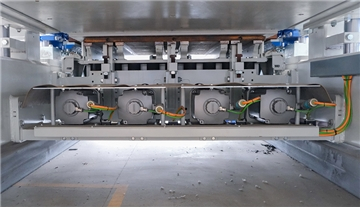

Per grįžtamąjį signalą kontroliuojama vibracijos fazė ir greitis, o sinchronizacija yra didelė; Didelės spartos budėjimo režimas ir aukšto dažnio veikimas gali sutrumpinti ciklo laiką 1,5 S ir labai efektyviai; Servo valdiklis yra knygos tipo vienos ašies variklio modulis, o vairuotojas naudoja įprastą nuolatinės srovės magistralės prijungimo režimą (atsinaujinančius energijos šaltinius galima naudoti ir perdirbti), kuris gali sumažinti energijos suvartojimą 15 %; Stabdymo efektas geresnis.

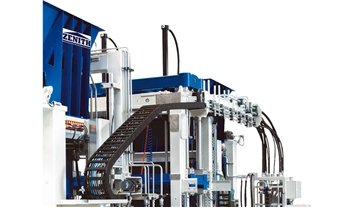

Pagrindinis rėmas pritaikytas didelio stiprumo suvirinto rėmo konstrukcijai, sukurtai naudojant Zenith plytų mašinų technologiją, kuri yra suvirinta iš specialių profilių plieno. Dizainas yra pagrįstas, suvirinimas yra vienodas ir gražus, o visas rėmas yra apdorotas senstančia vibracija, kad būtų užtikrinta aukšta rėmo kokybė ir aukštas stabilumas. Pažangus konstrukcijų projektavimo procesas leidžia išplėsti pagrindinę mašiną, o šoninės formos atidarymo ir uždarymo funkciją, lentos piešimo (šerdies) funkciją ir polistireno plokštės implantavimo funkciją galima pridėti vėliau.

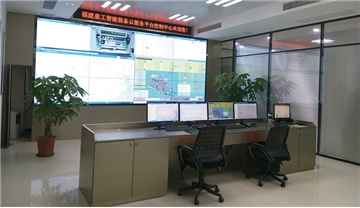

QGM&Zenith Intelligent Equipment Cloud Service platforma įgyvendina internetinį stebėjimą, nuotolinį atnaujinimą, nuotolinį gedimų numatymą ir gedimų savidiagnozę bei įrangos būklės įvertinimą; Kurti įrangos veikimo ir taikomųjų programų būsenos ataskaitas bei kitas funkcijas; Nuotolinės paslaugos gali greitai diagnozuoti ir išspręsti vartotojų problemas. Viskas yra tarpusavyje susiję, o įrangos gamyba ir eksploatavimas per tinklą matomas kiekviename pasaulio kampe.

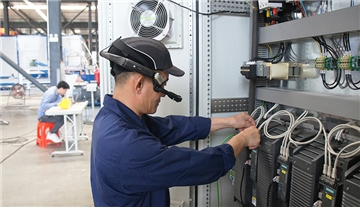

Remiantis intelektualios įrangos debesies paslaugų platforma, naudojant pažangius AR priežiūros akinius, galima sukurti QGM intelektualiosios AR priežiūros techninę tarnybą, kuri gali greitai nustatyti gedimų klaidas ir generuoti sprendimus realiuoju laiku. Sukūrus ryšį realiuoju laiku su debesų paslaugų platforma, galima realizuoti internetinį realiojo laiko balso ir grafikos ryšį bei dalijimąsi tarp vartotojų, technikų ir garantinio pardavimo inžinierių, o „You Are My Eye“ gali būti kruopščiai sukurta, kad būtų sukurta nuotolinės ekspertų lygio „tikslios chirurgijos“ priežiūros paslauga.
Išplečiamos mechaninės funkcinės sąsajos, tokios kaip šoninės formos atidarymo ir uždarymo įtaisas (krašto akmuo su spalvotu paviršiaus sluoksniu), horizontalaus griovelio traukimo įtaisas (vandens taupymo plyta / blokuojantis tuščiaviduris blokas) ir putplasčio pernešimo įtaisas (izoliacinis blokas), kuris gali realizuoti daugiafunkcinį produktą. DCS PN duomenų sąsaja yra rezervuota, kuri turi didelį mastelį ir gali būti suderinama su vartotojo centrine valdymo sistema; Jis taip pat gali įgyvendinti naujus įrangos gamybos proceso naudotojų reikalavimus ir atnaujinti bei optimizuoti įrangos programinę įrangą; Teikti vartotojams ilgalaikes pridėtinės vertės paslaugas.

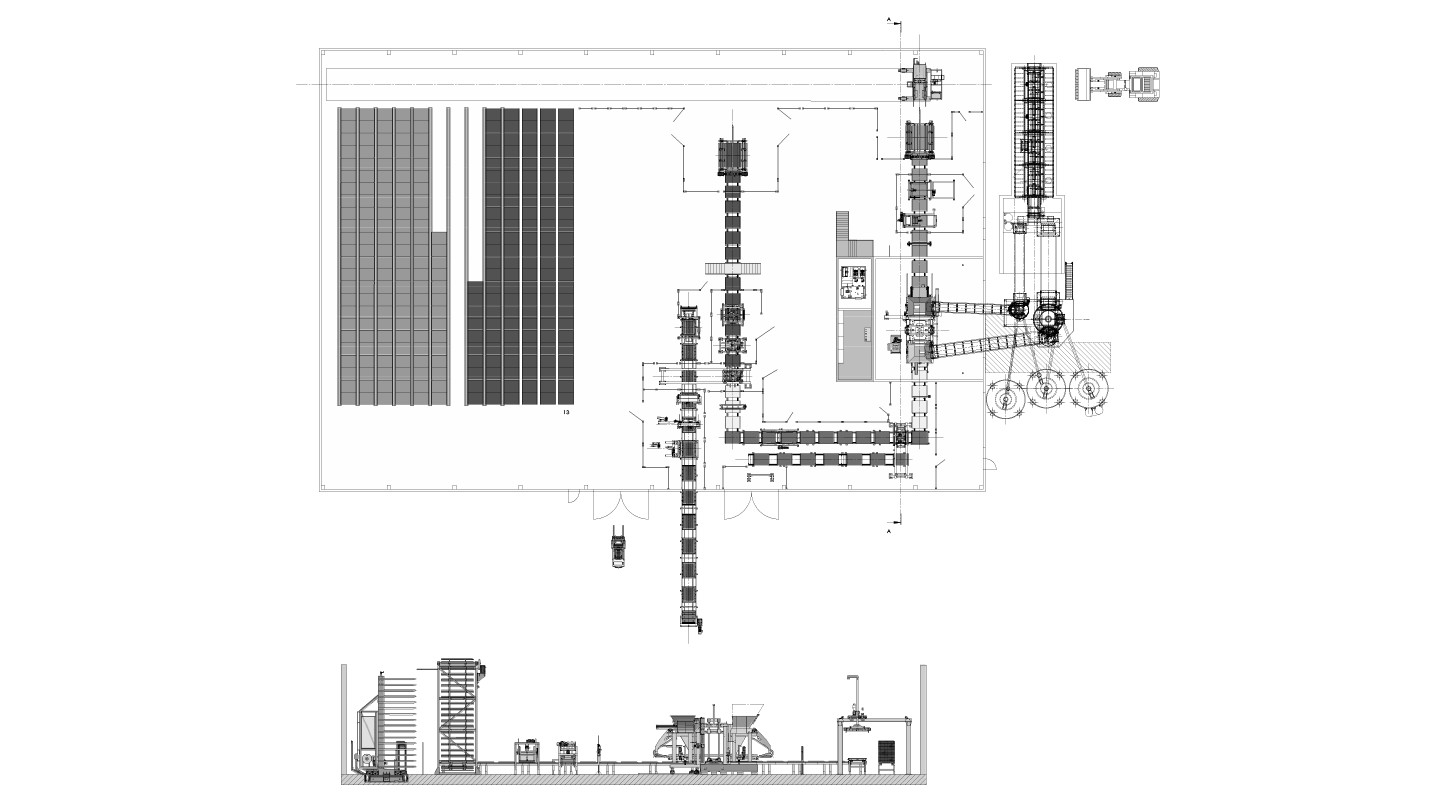

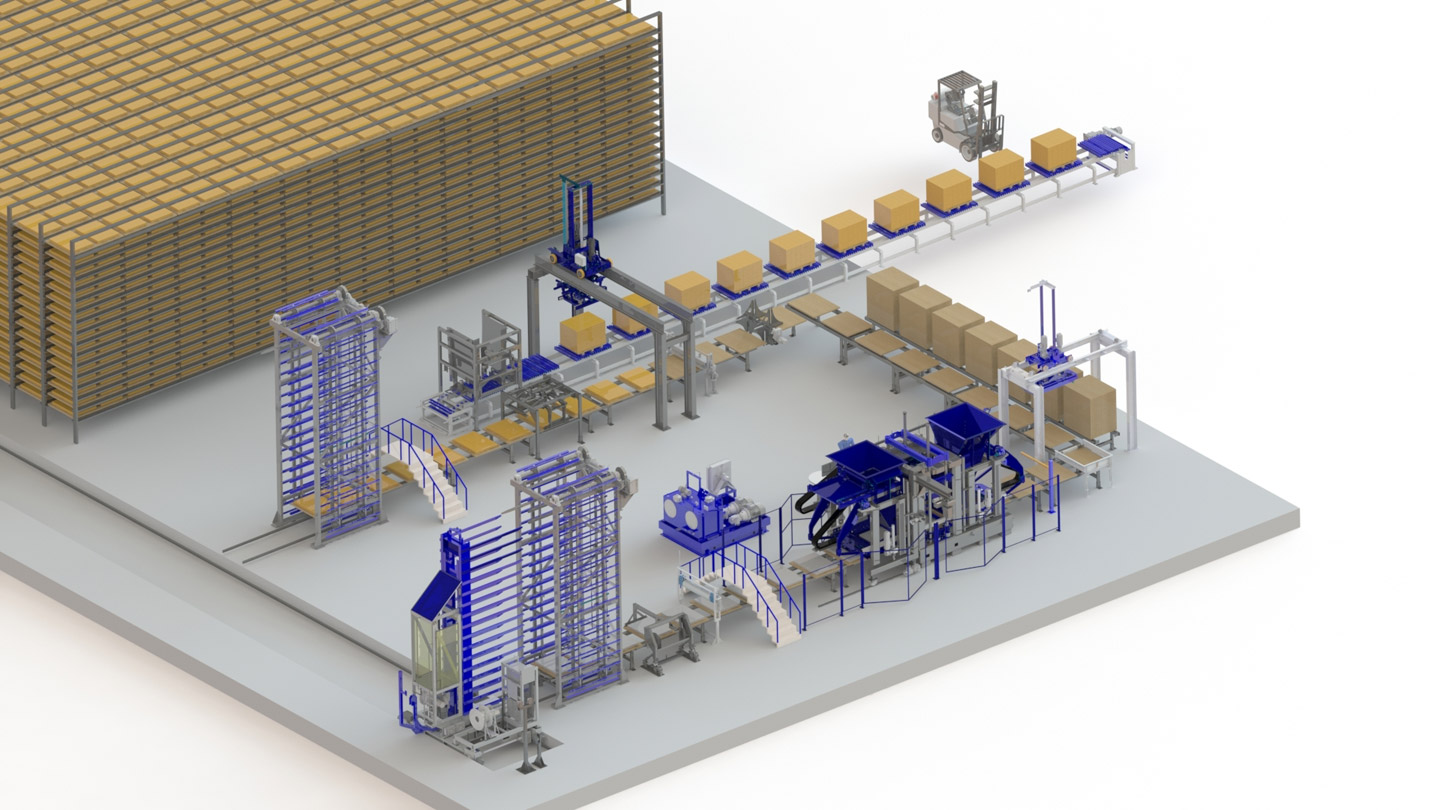

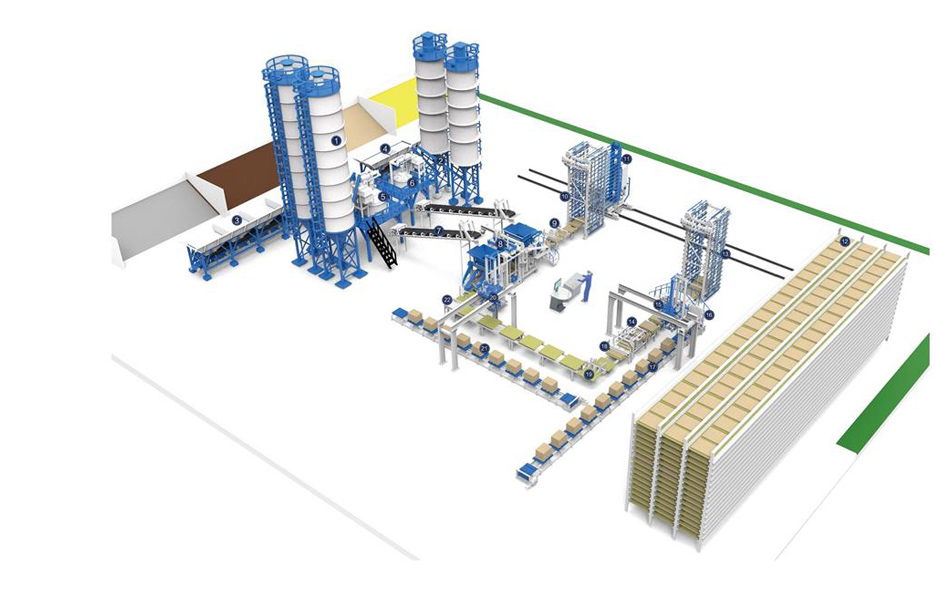

„Zenith 1500“ gamybos linija
Išvadinė įranga
Maišytuvas
Automatinis padėklų tiektuvas
Drėgmės jutiklis
Pirštų automobilis
Blokų-padėklų separatorius
Kietėjimo kamera
Blokų stūmimo kubas

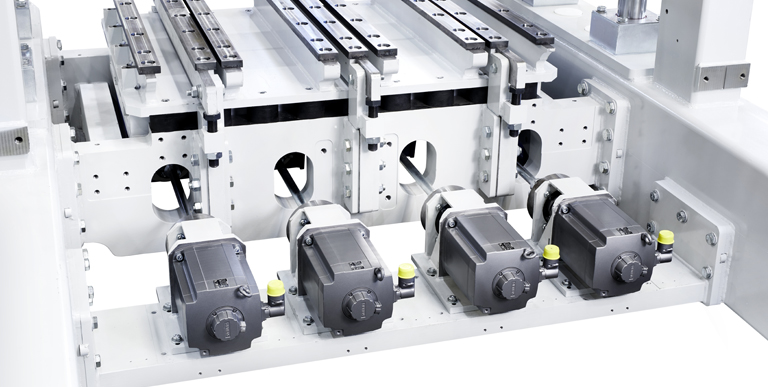

Aukštos kokybės servo tankinimo sistema, pavadinta Ultra-Dynamic, reiškia labai aukštą tankinimą ir ekstremalią dinamiką. Todėl tai garantuoja greitą ir efektyvią aukščiausios kokybės produktų gamybą. Ypač didelės apimties gaminiams, taip pat aukščiausios kokybės produktams, kurie gaminami naudojant išankstinę ir tarpinę vibraciją, ši vibracijos sistema suteikia daug privalumų. Sistema veikia be alyvos vonios, kuri palaiko ekologišką ir mažai priežiūros reikalaujančią gamybą.

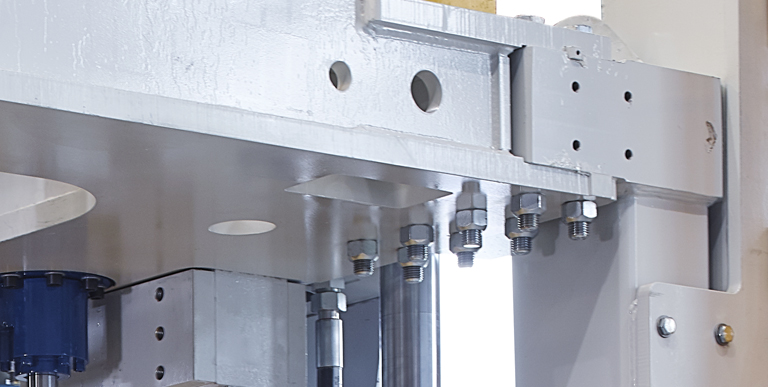

Sraigtinių jungiamųjų detalių naudojimas vibraciniam stalui, variklio skersinei sijai ir rėmo šoninėms dalims yra ypatinga šios mašinos savybė. Jis yra unikalus rinkoje, nes gali prisitaikyti prie kliento gamybos sąlygų. Prisukama konstrukcija taip pat užtikrina atsparias jungtis ir puikų stabilumą.

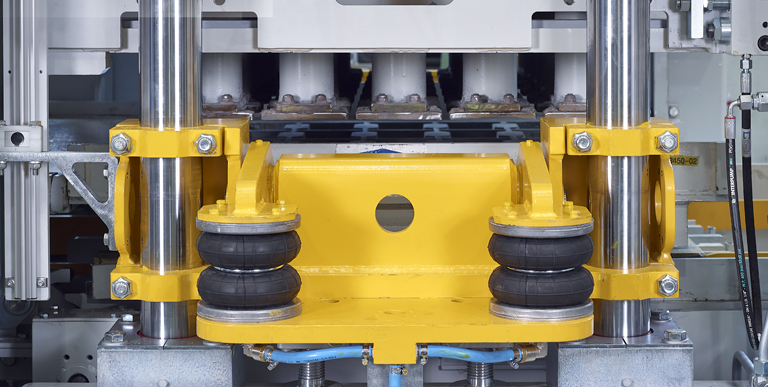

Pneumatinis formos suspaudimo įtaisas leidžia lengvai pakeisti formą. Forma išdėstyta be papildomų tvirtinimų – pvz. varžtai - ant formos laikiklio. Jis tvirtinamas pneumatiškai valdomomis fiksavimo svirtimis. Dėl individualių išankstinės ir pagrindinės vibracijos reguliavimų pasiekiami optimalūs vibracijos rezultatai ir ilgesnis formos tarnavimo laikas. Formos suspaudimo įtaisas dabar gali būti pritaikytas kitų mašinų ir formų gamintojų formų tvirtinimo sistemoms.

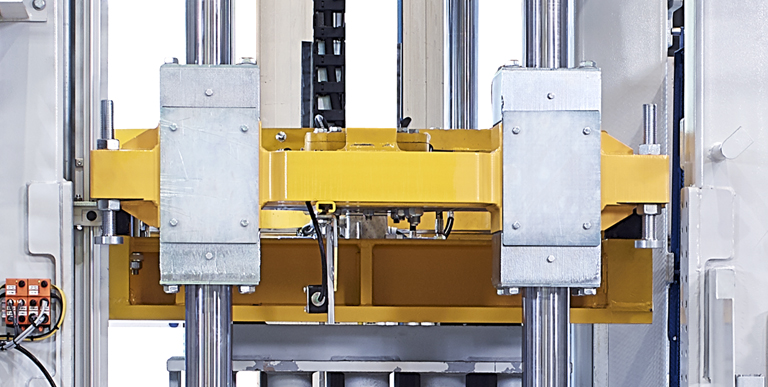

Mašinai ZENITH 1500-2 sukurta nauja traversa, kuri leidžia atskirai nuimti stulpelius iš šono. Ši nauja funkcija sutaupo daug laiko atliekant techninės priežiūros darbus, o keitimas gali būti atliktas daug saugiau ir su mažiau pastangų. Visa šio mazgo geometrija, įskaitant kolonėles, yra identiška ankstesnei mašinai ZENITH 1500. Šią naują traversą galima modifikuoti esamose mašinose.

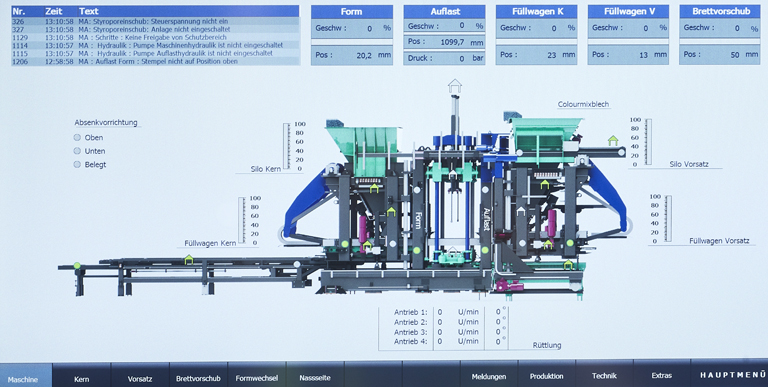

Savaime suprantama ir intuityvi vizualizavimo koncepcija garantuoja lengvą mašinos veikimo išmokimą. Naujas diagnostikos dizainas padeda operatoriams pasirinkti geriausius nustatymus. Nebereikia daug laiko atimantis trikčių šalinimo, o gamybos prastovos sumažinamos iki minimumo. Naudojant naujausias duomenų bazių technologijas visa informacija gali būti įrašoma, įvertinama ir saugoma. Šie duomenys pasiekiami bet kur, nes visos gamyklos tinkle.
